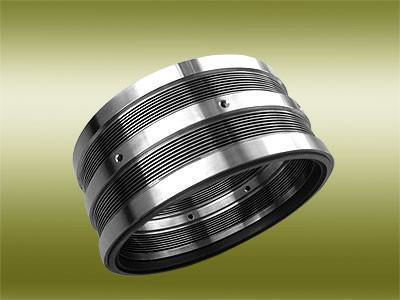

金屬波紋管是一種重要的金屬制品，廣泛應用于工業領域的管道連接、減振補償及密封保護。其結構設計精巧，主要由以下幾個部分組成：

1. 波紋管主體：采用金屬薄壁管材（如不銹鋼、銅合金等）通過液壓成型或機械滾壓工藝制成連續的波浪形結構。這種波紋形狀賦予管道良好的柔韌性，能夠有效吸收熱脹冷縮、振動或安裝誤差導致的位移。

1. 端部連接件：通常為法蘭、螺紋接頭或焊接接口，用于與管道系統可靠連接。根據應用場景不同，端部結構可能包含加固環以提升承壓能力。

1. 防護層（可選）：部分波紋管外部會包裹金屬編織網套，既能防止機械損傷，又能限制過度伸縮，同時起到靜電導出的作用。在腐蝕環境中，還可能增加聚四氟乙烯涂層等防腐保護。

1. 導流套（特殊應用）：在輸送高流速介質時，內部可能加裝光滑襯套以減少流體阻力并防止波紋結構產生渦流振動。

金屬波紋管的結構設計需綜合考慮壓力等級、溫度范圍、介質特性及位移補償量等參數。例如化工管道用的多層不銹鋼波紋管通過疊加薄壁層實現高壓耐受，而儀表用的微型波紋管則采用精密成型的單層結構確保靈敏度。

這種模塊化結構使金屬波紋管兼具密封性、抗疲勞性和適應性，成為現代工業體系中不可或缺的柔性連接元件。
